تسمه های زنجیره ای فولاد آلیاژی: راهنمای درجه 80 و 100

تسمه های زنجیره ای فولاد آلیاژی چیست؟

فولاد آلیاژی زنجیر زنجیر مجموعه‌های بالابرهای سنگینی هستند که برای کاربردهای صنعتی طراحی شده‌اند که به استحکام، دوام و قابلیت اطمینان در شرایط سخت نیاز دارند. هر قلاب از پیوندهای زنجیره ای فولادی با استحکام بالا به هم پیوسته با یک پیوند اصلی در بالا و اتصالات انتهایی - مانند قلاب، حلقه یا قلاب - در انتهای کار ساخته شده است. بر خلاف جایگزین های مصنوعی، تسمه های زنجیره ای فولاد آلیاژی وقتی در معرض لبه های تیز، سطوح ساینده یا دماهای بالا قرار می گیرند کشش، ساییدگی یا تخریب نمی شوند و آنها را به گزینه استاندارد برای ریخته گری، کارخانه های فولاد، سایت های ساختمانی و محیط های تولیدی سنگین تبدیل می کند.

تسمه های زنجیر در چهار پیکربندی پایه اصلی موجود است: تک پایه، دو پایه، سه پایه و چهار پنجه . هر پیکربندی بار را به طور متفاوتی توزیع می کند و بر اساس شکل، وزن و نیازهای تعادل جسمی که بلند می شود انتخاب می شود. یکی زنجیر تک پا برای بالابرهای عمودی ساده ایده‌آل است، در حالی که تسمه‌های چند پایه کنترل بار برتر را برای بارهای نامتقارن یا بزرگ فراهم می‌کنند.

کلاس 80 در مقابل کلاس 100: درک تفاوت اساسی

درجه یک زنجیر به حداقل مقاومت شکستگی نسبت به سطح مقطع زنجیره اشاره دارد - درجه بالاتر به معنای استحکام بیشتر در همان قطر است. هنگام انتخاب تسمه های زنجیره ای فولاد آلیاژی، انتخاب بین گرید 80 و گرید 100 یکی از حیاتی ترین تصمیمات است که مستقیماً بر محدودیت های بار کاری، وزن زنجیر و کارایی هزینه تأثیر می گذارد.

تسمه های زنجیره ای درجه 80 برای مدت طولانی استاندارد صنعت بوده و همچنان به طور گسترده برای بلند کردن وسایل سنگین استفاده می شود. آنها استحکام عالی، سابقه اثبات شده و سازگاری گسترده با اکثر سخت افزارهای سخت افزاری را ارائه می دهند. با این حال، تسمه های زنجیره ای درجه 100 حدود 25٪ محدودیت های بار کاری بالاتری را در همان قطر زنجیر ارائه می دهند - به این معنی که می توانید بارهای سنگین تری را با یک مجموعه بند سبک تر و قابل کنترل تر بلند کنید. این به ویژه در عملیاتی که خستگی نصب، سرعت راه اندازی و ظرفیت جرثقیل از عوامل کلیدی هستند بسیار ارزشمند است. هر دو کلاس با استانداردهای EN 818-4، ASME B30.9 و GB/T 10051 مطابقت دارند و از قابلیت ردیابی کامل و صدور گواهینامه محموله اطمینان حاصل می کنند.

بلند کردن در دمای بالا: چرا زنجیرهای زنجیر عالی هستند؟

یکی از بارزترین مزیت‌های زنجیر فولادی آلیاژی نسبت به جایگزین‌های طناب مصنوعی یا فولادی، عملکرد استثنایی آن‌ها به عنوان تسمه‌های بالابر در دمای بالا است. تسمه های نایلونی و پلی استر می توانند یکپارچگی ساختاری خود را در دمای کمتر از 80 درجه سانتیگراد از دست بدهند، در حالی که تسمه های سیمی مستعد خستگی ناشی از گرما و تخریب هسته هستند. از سوی دیگر، زنجیرهای فولادی آلیاژی برای استفاده مداوم در دماهای تا 400 درجه سانتیگراد با کاهش مناسب در محدودیت بار کاری درجه بندی می شوند.

طبق دستورالعمل های ASME B30.9، محدودیت بار کاری یک زنجیر زنجیر هنگام استفاده در محیط های با دمای بالا باید کاهش یابد. کاهش های زیر به عنوان دستورالعمل کلی صنعت اعمال می شود:

• تا 200 درجه سانتیگراد: بدون نیاز به کاهش WLL
• 200 درجه سانتیگراد تا 300 درجه سانتیگراد: WLL را تا 10٪ کاهش دهید
• 300 درجه سانتیگراد تا 400 درجه سانتیگراد: WLL را تا 25٪ کاهش دهید
• بالاتر از 400 درجه سانتیگراد: قلاب باید از سرویس خارج شود و قبل از استفاده بیشتر تأیید شود

این امر باعث می شود که تسمه های زنجیره ای فولاد آلیاژی تنها گزینه عملی برای جابجایی شمش های داغ در کارخانه های فولادی، انتقال قالب مذاب در ریخته گری، و بلند کردن مربوط به کوره در تولید سرامیک یا شیشه باشد. بسیار مهم است که قبل از بازرسی اسلینگ ها پس از استفاده سرد شوند، زیرا قرار گرفتن در معرض گرما تجمعی است - هر چرخه دمای بالا به تدریج بر ظرفیت بار کاری طولانی مدت تأثیر می گذارد.

لوازم جانبی نهایی و گزینه های پیکربندی

تطبیق پذیری تسمه های زنجیره ای فولاد آلیاژی با انواع لوازم جانبی موجود بیشتر شده است. انتخاب اتصال صحیح به اندازه انتخاب درجه و تعداد پاها مهم است، زیرا اتصالات نامناسب می تواند ایمنی و کنترل بار را به خطر بیندازد.

انواع متداول اتصالات انتهایی

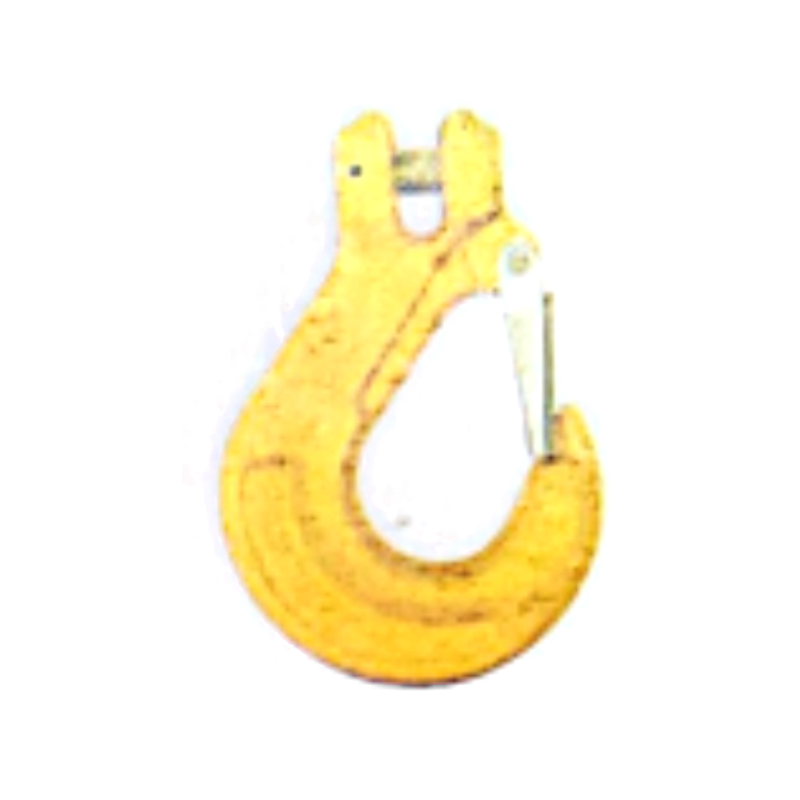

• قلاب اسلینگ (قلاب کشویی): قلاب‌های گلویی بزرگ، معمولاً قفل‌شونده، برای بلند کردن سربار عمومی استفاده می‌شوند. برای اکثر برنامه های استاندارد مناسب است.
• قلاب خود قفل شونده: در مرکز می چرخد و به طور خودکار تحت فشار بار قفل می شود و از آزاد شدن تصادفی در هنگام بلند کردن جلوگیری می کند. برای محیط های پویا یا با لرزش بالا ضروری است.
• قلاب ریخته گری: دارای یک دهانه گلویی بسیار بزرگ است که برای قرار دادن نقاط اتصال بار حجیم که معمولاً در ریخته گری و جابجایی فلزات مذاب استفاده می شود، طراحی شده است.

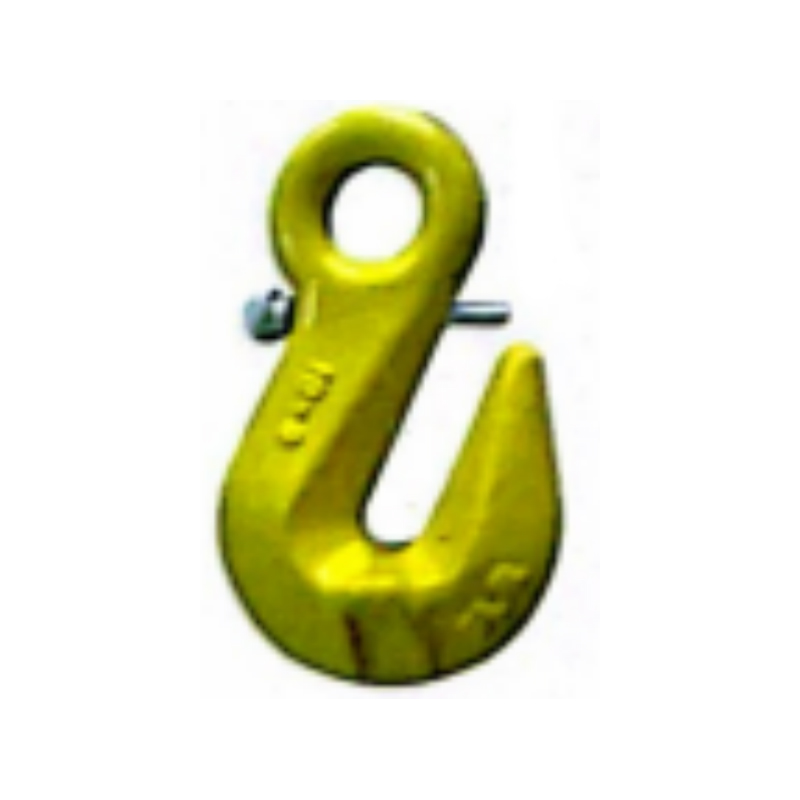

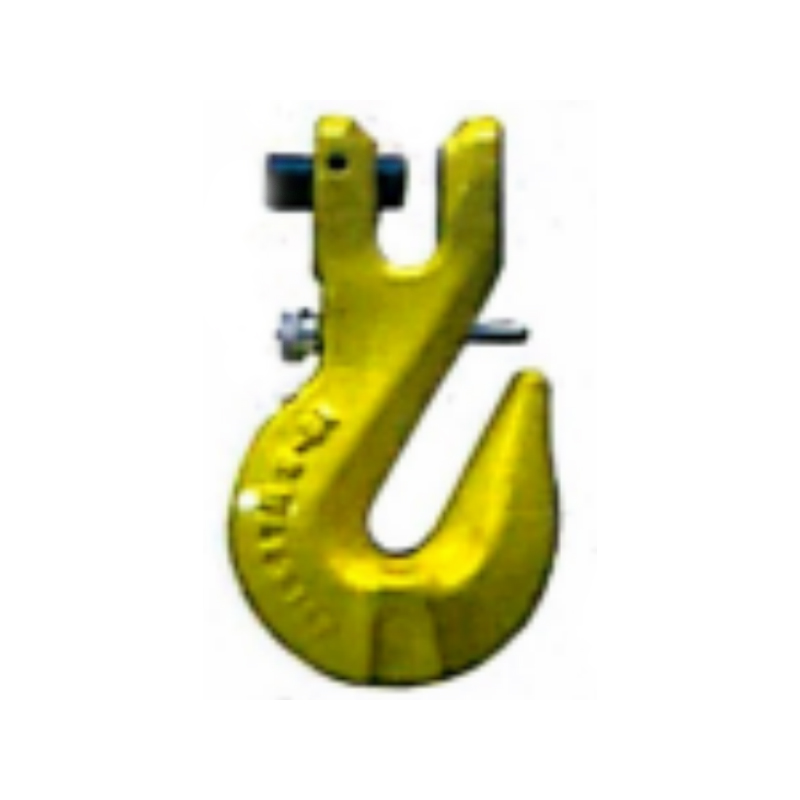

• قلاب گرفتن: دارای گلوی باریکی است که مستقیماً بین حلقه‌های زنجیر بسته می‌شود و اجازه می‌دهد طول کار زنجیر بدون کاهش ظرفیت نامی کوتاه شود.
• پیوند اصلی مستطیلی: حلقه بالایی که تمام پایه ها را به قلاب یا بالابر جرثقیل متصل می کند. باید با رتبه بار صحیح برای مونتاژ کامل مطابقت داشته باشد.

برای تسمه های چند پایه، زاویه پایه ها به طور قابل توجهی بر محدودیت بار کاری موثر تأثیر می گذارد. با افزایش زاویه بین پاها از 60 درجه، کشش در هر پا به طور قابل توجهی افزایش می یابد. همیشه به نمودار ضریب زاویه بار ارائه شده با زنجیرهای گواهی شده درجه 80 یا 100 مراجعه کنید تا WLL صحیح را برای هندسه بلند کردن خود تأیید کنید.

استانداردهای صدور گواهینامه: EN 818-4، ASME B30.9 و GB/T 10051

تسمه های زنجیره ای فولاد آلیاژی تایید شده مطابق با استانداردهای شناخته شده بین المللی حاکم بر خواص مواد، آزمایش بار اثبات شده، علامت گذاری و قابلیت ردیابی تولید و آزمایش می شوند. درک اینکه کدام استاندارد برای منطقه یا بازار صادراتی شما اعمال می شود برای اهداف انطباق و بیمه ضروری است.

• EN 818-4: استاندارد اروپا برای تسمه های زنجیره ای کوتاه برای اهداف بلند کردن عمومی. کلاس‌های جاری، آزمایش‌های مونتاژ، الزامات علامت‌گذاری و فاکتورهای ایمنی را پوشش می‌دهد. اجباری برای تسمه های دارای علامت CE که در بازارهای اتحادیه اروپا فروخته می شود.
• ASME B30.9: استاندارد آمریکایی حاکم بر ساخت، اتصال، استفاده، بازرسی و نگهداری تسمه ها - از جمله تسمه های زنجیره ای فولاد آلیاژی. به طور گسترده در عملیات صنعتی آمریکای شمالی ارجاع شده است.
• GB/T 10051: استاندارد ملی چین برای بلند کردن زنجیر زنجیر، پوشش زنجیر حلقه گرد و زنجیره کوتاه. اجباری برای تسمه های مورد استفاده در عملیات بلند کردن دارای گواهینامه تحت چارچوب های نظارتی چین.

هر قلاب سازگار با یک پلاک یا برچسب بادوام برچسب گذاری شده است که سبک زنجیر، شماره سریال، اندازه زنجیر، کلاس، محدودیت بار کاری و جزئیات سازنده را فهرست می کند. این قابلیت ردیابی کامل به اپراتورها و مدیران ایمنی اجازه می‌دهد تا سوابق دقیق بازرسی را حفظ کنند و سوابق مربوط به هر زنجیر را در فهرست موجودی خود نگه دارند - یک الزام مقررات OSHA و کدهای بین‌المللی ایمنی محیط کار معادل است.

معیارهای بازرسی، نگهداری و بازنشستگی

بازرسی منظم برای هر عملیات بالابری غیر قابل مذاکره است. تسمه های زنجیره ای فولاد آلیاژی باید قبل از هر استفاده بازرسی شوند و در فواصل زمانی تعیین شده بر اساس دفعات استفاده، شدت کاربرد و مقررات قابل اجرا، تحت بازرسی دوره ای کامل قرار گیرند. شاخص‌های کلیدی که نشان می‌دهد یک بند باید از سرویس حذف شود عبارتند از:

• سایش پیوند زنجیر بیش از حداقل ضخامت مجاز تعیین شده توسط سازنده
• ترک، شیار یا تغییر شکل در هر پیوند، پیوند اصلی یا اتصالات انتهایی
• کشش پیوندهای فردی بیش از 3٪ طول اصلی
• برچسب های شناسایی آسیب دیده، ناخوانا یا گم شده است
• تغییر رنگ حرارتی نشان دهنده قرار گرفتن در معرض بالای 400 درجه سانتیگراد بدون تأیید مجدد بعدی است
• خوردگی شیمیایی، خوردگی یا هر آسیب سطحی که یکپارچگی پیوند را به خطر می اندازد

نگهداری مناسب نیز باعث افزایش طول عمر قلاب می شود. تسمه های زنجیره ای فولاد آلیاژی را روی قلاب ها یا قفسه های مشخص نگهداری کنید – هرگز روی زمین جایی که در معرض رطوبت، مواد شیمیایی یا ترافیک وسیله نقلیه قرار نگیرند. پس از استفاده در محیط های با دمای بالا، قبل از سیم پیچی و ذخیره سازی، اجازه دهید قلاب ها کاملا خنک شوند. برای جلوگیری از خوردگی سطح، به ویژه در محیط های باز یا رطوبت بالا، پیوندهای زنجیره ای را به صورت دوره ای با روغن ماشین سبک روغن کاری کنید.

انتخاب زنجیر زنجیر مناسب برای برنامه شما

انتخاب زنجیر زنجیر فولاد آلیاژی صحیح مستلزم ارزیابی چندین فاکتور وابسته به هم است. قبل از ثبت هر گونه سفارش یا شروع انصراف، از چک لیست زیر به عنوان نقطه شروع عملی استفاده کنید:

• وزن بار و مرکز ثقل: حداکثر بار را تعیین کنید و اطمینان حاصل کنید که WLL زنجیر - با در نظر گرفتن زاویه پا - با حاشیه ایمنی مناسب از آن بیشتر است.
• دمای عملیاتی: اگر کاربرد شامل مواد یا محیط‌های داغ بالای 200 درجه سانتی‌گراد باشد، به پیکربندی قلاب بالابر با درجه حرارت بالا با زنجیره آلیاژ درجه 80 یا درجه 100 نیاز است. کاهش صحیح WLL را اعمال کنید.
• پیکربندی پا: تک پا برای بالابرهای عمودی متعادل؛ تسمه های دو، سه یا چهار پایه برای بارهای گسترده، نامنظم یا بارهایی با لوازم جانبی متعدد.
• نوع اتصالات انتهایی: نوع قلاب یا حلقه را با هندسه نقطه ایمن بار و سطح خطر جدا شدن تصادفی مطابقت دهید.
• استاندارد انطباق: تأیید کنید که کدام استاندارد - EN 818-4، ASME B30.9، یا GB/T 10051 - برای بازار یا محیط نظارتی شما مورد نیاز است.
• قطر و طول زنجیر: اطمینان حاصل کنید که ابعاد زنجیر با هندسه قلاب شما بدون بازی زیاد یا کشش بیش از حد روی هر پا مطابقت دارد.

اگر شک دارید، با یک مهندس تقلب خبره یا تیم فنی سازنده زنجیر مشورت کنید. عواقب یک زنجیر کوچک یا نادرست مشخص شده جدی است - انتخاب مناسب به اندازه استفاده صحیح مهم است. تسمه های زنجیره ای فولاد آلیاژی درجه 80 و درجه 100 نشان دهنده قابل اعتمادترین ابزار صنعت برای بالابرهای سخت است و با مشخصات صحیح، نظم و انضباط بازرسی و تمرین عملیاتی، عملکرد ایمن و قابل تکرار را در هزاران چرخه بالابر ارائه می دهد.
